ご依頼にあたって必要な資料　〜公図・地積測量図・建物図面〜

法務局の図面“3点セット”



最新の図面で、現況ともばっちり合っている。

そんな時は、土地家屋調査士さんに感謝の気持ちでいっぱいになります。

面積・形状・位置関係・境界確定の有無など、

評価の前提となる情報てんこ盛りなのがこれらの資料です。

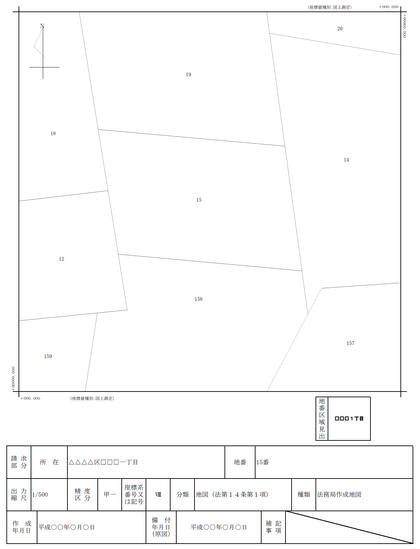

②-1　公 図



「公図」は、土地の区画（筆界）を明確にするための図面です。

公図の多くは、明治時代の地租改正に伴って作成されたもので、

現況と大きく異なる場合があります。



縮尺が異なる場合も多く、公図から直接面積を求めることは難しいですが、

土地の形状や位置関係は概ね合っていることから、

対象となる土地の範囲をある程度まで特定することができます。



一方、地籍調査などで最新の図面が備わっている場合は、

現況と一致しているため、対象となる土地をすぐに特定できます。

作成された年月日によって、信頼度が大きく異なります。



とはいえ、公図はジグゾーパズルのピースを見ているようなもの。

そもそもその公図が地図上のどこに当てはまるのか、

その公図に書かれていない境目や隣接部分はどうなっているのか、

実務で困った経験がある方も多いのではないでしょうか。



ここで大活躍するのが「地番図」です。

地番参考図・固定資産地籍図など呼称は色々ありますが、

市役所・町役場の税務課（固定資産税担当課）に行けば、

これらのピースを現況に当てはめて、

ジグゾーパズルを完成させた図面（地番図）を入手することができます。

（インターネットで公開している市町村もあります。）



必ずしも地番図が正確な区画を表しているわけではありませんが、

物件確定にはこれ以上ない心強い資料となります。



②-2　地積測量図



土地の面積を測量した図面です。

作成された年月日によって信頼度が異なるのは公図と同じです。



土地の単価が同じでも、面積が異なれば価格も異なる。

評価の前提条件として、とても大切な図面です。



ここで注意が必要なのが「残地」です。

古くに作成された図面ですと、実測と大きく異なる場合があります。



仮に、公簿100㎡、実測150㎡の土地があったとします。

等分で2つに分筆すると、実測75㎡ずつの土地になります。

しかし、残地求積をすると100㎡−75㎡＝25㎡となり、

公簿上では75㎡と25㎡の土地ができてしまいます。



この場合、実測75㎡なのに、公簿上は25㎡となっているため、

評価に大きな影響が出てしまいます。

このような大きな違いがないか現地や机上で概測することも大切です。



②-3　建物図面



建物の面積・形状・敷地との位置関係を示した図面です。

作成された年月日で信頼度が異なるのは同じです。



現地調査の際に、現況と建物図面を照らし合わせることで、

未登記増改築部分や未登記附属建物の有無を調べることができます。



建物の敷地となる土地の地番も記載されていますので、

複数の土地が敷地になっている場合、

土地の形状や位置関係を知る手掛かりになることもあります。
